Đồng hồ nước cơ hay siêu âm cái nào tốt hơn?

Câu trả lời trực tiếp: đối với cơ sở hạ tầng đo lường hiện đại, đồng hồ nước siêu âm có van vượt trội đáng kể so với đồng hồ cơ học về độ chính xác, tuổi thọ, mức độ phong phú của dữ liệu và tổng chi phí sở hữu. Trong khi đồng hồ đo cơ học sử dụng cánh quạt quay có khả năng hiệu chuẩn bị suy giảm khi bị mài mòn thì đồng hồ đo siêu âm không có bộ phận chuyển động - phép đo hoàn toàn dựa trên thời gian truyền của xung siêu âm truyền qua cột nước, một phương pháp dựa trên vật lý không bị suy giảm sau nhiều năm sử dụng. Khi một van ngắt điều khiển từ xa được tích hợp vào cùng một vỏ, kết quả là một thiết bị thông minh duy nhất có khả năng đo lường, báo cáo và kiểm soát lưu lượng nước mà không cần bất kỳ sự can thiệp nào của kỹ thuật viên tại chỗ.

Bài viết này cung cấp sự so sánh cụ thể về mặt kỹ thuật, ứng dụng cụ thể giữa đồng hồ nước cơ học và siêu âm, giải thích những điều cần tìm khi chỉ định một đồng hồ nước siêu âm có van và kiểm tra xem các tùy chọn kết nối không dây và NB-IoT hiện đại đang thay đổi việc quản lý nước thương mại và dân cư như thế nào. Dữ liệu sản phẩm được tham chiếu trong bài viết này phản ánh thông số kỹ thuật của dòng máy đo lưu lượng siêu âm thân đồng thau AMICO DN15–DN40, được sản xuất bởi CÔNG TY TNHH DỤNG CỤ NINGBO SHIDAI, một công ty con của Tập đoàn AMICO.

Tài liệu tham khảo được lấy từ ISO 4064 (Đồng hồ nước cho nước uống lạnh và nước nóng), Hướng dẫn sử dụng AWWA M6 (Đồng hồ nước - Lựa chọn, Lắp đặt, Kiểm tra và Bảo trì) và các nghiên cứu thực địa được xuất bản từ các nhà khai thác tiện ích ở Châu Âu, Bắc Mỹ và Châu Á.

Tổng quan về sản phẩm: Đồng hồ đo nước siêu âm AMICO có van

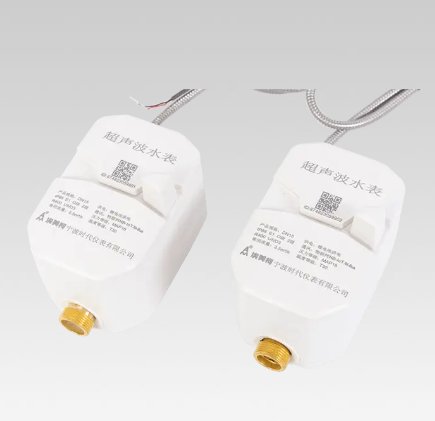

Hình ảnh sản phẩm bên dưới cho thấy hai thiết bị thuộc dòng đồng hồ đo nước siêu âm AMICO — thiết bị nhỏ gọn, thân màu trắng được trang bị cổng kết nối bằng đồng vàng và cáp ăng-ten bên ngoài để liên lạc không dây. Cả hai đơn vị đều mang nhãn hiệu AMICO, mã QR của nhà sản xuất, xếp hạng DN và dữ liệu hiệu chuẩn trên bảng mặt, đáp ứng các yêu cầu đánh dấu ISO 4064 cho đồng hồ nước trong khu dân cư và dịch vụ thương mại nhẹ.

Các mét hiển thị được sản xuất với thân đồng thau chất lượng cao cho kích thước DN15–DN40 , cung cấp khả năng chống ăn mòn tuyệt vời trong các hệ thống nước uống được. Cáp ăng-ten hiển thị ở đầu mỗi thiết bị kết nối với mô-đun modem NB-IoT, cho phép liên lạc trực tiếp qua mạng của nhà cung cấp dịch vụ di động được cấp phép mà không yêu cầu bất kỳ cơ sở hạ tầng cổng hoặc bộ tập trung cục bộ nào. Chúng được tích hợp đầy đủ đồng hồ nước siêu âm thông minh - kết hợp bộ chuyển đổi đo lường, mô-đun điện tử, bộ truyền động van và modem không dây thành một cụm chịu được thời tiết được xếp hạng IP68.

Đồng hồ đo nước cơ học và siêu âm: So sánh kỹ thuật trực tiếp

Sự khác biệt cơ bản giữa cơ khí và máy đo siêu âm nằm ở cách phát hiện tốc độ dòng chảy. Máy đo vận tốc hoặc chuyển vị dương cơ học sử dụng động năng của nước chảy để quay một phần tử vật lý - pít-tông, đĩa đai ốc hoặc bánh tua-bin. Mỗi vòng quay tương ứng với mức tăng thể tích đã được hiệu chỉnh và số vòng quay theo thời gian sẽ cho ra tổng thể tích. Máy đo siêu âm truyền các xung âm thanh theo cặp ngược dòng và xuôi dòng qua cột nước: vì âm thanh truyền đi nhanh hơn theo dòng chảy so với ngược dòng, nên sự khác biệt về thời gian vận chuyển ("phương pháp chênh lệch thời gian") tỷ lệ chính xác với tốc độ dòng chảy. Không có phần tử vật lý nào tiếp xúc với dòng chảy, không có bộ phận nào bị mòn và không cần hiệu chuẩn lại khi đồng hồ cũ đi.

Bảng trên tổng hợp những khác biệt đáng kể nhất về mặt hoạt động. Đối với các nhà điều hành tiện ích và người quản lý cơ sở đánh giá các chương trình thay thế đồng hồ, điều quan trọng là tỷ lệ phạm vi — tỷ lệ lưu lượng đo được tối đa và tối thiểu — là thước đo độ chính xác quan trọng nhất. Máy đo loại C cơ học thường đạt được R80 (đo chính xác từ 1/80 lưu lượng tối đa của nó), trong khi phạm vi siêu âm AMICO đạt được R250, R400 và một số cấu hình khác . Điều này có nghĩa là đồng hồ đo siêu âm ghi lại chính xác các dòng chảy nhỏ giọt mà đồng hồ cơ học có thể bỏ lỡ, trực tiếp giảm tổn thất doanh thu cho các tiện ích và cung cấp nhiều dữ liệu hữu ích hơn cho các chương trình phát hiện rò rỉ.

Độ chính xác theo thời gian: Tại sao đồng hồ cơ bị xuống cấp và đồng hồ siêu âm vẫn ổn định

Một trong những hạn chế lớn nhất của đồng hồ nước cơ học là sự suy giảm dần dần độ chính xác của phép đo khi các bộ phận cơ khí bị mòn. Một nghiên cứu thực địa được ghi chép đầy đủ do Hiệp hội Công trình Nước Hoa Kỳ (AWWA, Manual M6, Phiên bản thứ 7) công bố đã phát hiện ra rằng đồng hồ đo cơ khí dân dụng có thể bị sai số từ 1–5% mỗi năm ở tốc độ dòng chảy thấp khi ma sát vòng bi tăng và phản ứng của bánh công tác chậm lại. Trong thời gian sử dụng 10 năm, tỷ lệ đăng ký dưới mức tích lũy có thể đạt 15–25% tổng khối lượng tiêu thụ — một nguồn nước phi doanh thu (NRW) đáng kể cho các tiện ích.

AMICO máy đo siêu âm loại bỏ hoàn toàn cơ chế suy thoái này. Bởi vì phép đo phụ thuộc vào thời gian truyền âm thanh qua vùng nước — một đặc tính vật lý không thay đổi khi mòn các bộ phận — nên độ chính xác của đồng hồ ở năm hoạt động thứ 12 giống hệt về mặt thống kê với độ chính xác của nó khi đưa vào vận hành, miễn là cửa sổ đầu dò luôn sạch sẽ. Kết quả là các công ty điện lực thay thế nhóm đồng hồ cơ học cũ kỹ bằng mô hình siêu âm thường phục hồi thêm 8–15% khối lượng hóa đơn trong năm triển khai đầu tiên, ngay cả trước khi xảy ra bất kỳ thay đổi nào về hành vi phía cầu.

Biểu đồ đường trên minh họa sự khác biệt giữa độ chính xác của đồng hồ siêu âm và đồng hồ cơ trong thời gian sử dụng 15 năm, dựa trên dữ liệu hiện trường tổng hợp từ các nghiên cứu AWWA và báo cáo của nhà điều hành tiện ích (AWWA M6, Ed. 7; Lực lượng đặc nhiệm thất thoát nước IWA). Đường siêu âm về cơ bản vẫn phẳng với độ chính xác khoảng 99% trong toàn bộ thời gian. Ngược lại, dòng đồng hồ cơ cho thấy tình trạng đăng ký dưới mức tăng dần bắt đầu từ năm 2–3 khi độ mòn ổ trục làm tăng ma sát trên cánh quạt và giảm xuống khoảng 80% vào năm thứ 12 - nghĩa là đồng hồ cơ trong những năm sử dụng cuối cùng chỉ tính phí cho khách hàng 4/5 lượng nước thực sự tiêu thụ.

Khoảng cách về độ chính xác này có những hậu quả trực tiếp về mặt tài chính. Một công ty tiện ích phục vụ 50.000 kết nối dân cư thay thế đồng hồ cơ 10 năm tuổi bằng mô hình siêu âm có thể mong đợi phục hồi khối lượng thanh toán bổ sung từ 5% đến 12% trong năm đầu tiên, dựa trên các nghiên cứu điển hình đã được công bố từ các công ty tiện ích ở Pháp, Úc và Hàn Quốc. Đối với một hệ thống cung cấp 20 triệu mét khối hàng năm với mức giá khiêm tốn, khối lượng thu hồi này thể hiện doanh thu bổ sung đáng kể mà không làm tăng chi phí sản xuất nước.

Điều quan trọng không kém đối với các công ty điện lực theo đuổi mục tiêu giảm rò rỉ là máy đo siêu âm khả năng tốc độ dòng chảy ban đầu cực thấp . Thiết kế của AMICO giảm thiểu các điểm mù khi đo sáng — phạm vi dòng chảy dưới vận tốc tối thiểu có thể phát hiện được của đồng hồ đo khi mức tiêu thụ không được ghi lại. Ở áp suất ban đêm điển hình của khu dân cư, rò rỉ nắp bồn cầu chậm có thể tạo ra tốc độ dòng chảy 0,2–1,0 L/phút - nằm trong khả năng phát hiện của một thiết bị được chỉ định rõ ràng. đồng hồ nước thông minh nhưng thấp hơn lưu lượng ban đầu của nhiều đồng hồ loại B cơ học. Khả năng phát hiện và gắn cờ các rò rỉ vi mô này thông qua việc so sánh liên tục các kiểu dòng chảy ban đêm với hồ sơ sử dụng là một trong những công cụ phát hiện rò rỉ mạnh mẽ nhất hiện có cho các nhà khai thác tiện ích hiện đại.

Van tích hợp: Điều khiển từ xa, trả trước và cách ly khẩn cấp

Việc tích hợp van cơ giới được vận hành từ xa vào cùng một vỏ với bộ phận đo lưu lượng là tính năng nâng thiết bị AMICO từ một thiết bị đơn giản hơn. đồng hồ nước siêu âm thông minh đến mức có đủ khả năng đồng hồ đo van — một điểm cuối quản lý nước hoàn chỉnh. Nếu không có van tích hợp, đồng hồ thông minh có thể quan sát lưu lượng và báo cáo dữ liệu, nhưng nó không thể hoạt động dựa trên dữ liệu đó nếu không có thiết bị điều khiển hạ lưu riêng biệt. Với van được tích hợp, hệ thống quản lý tiện ích hoặc cơ sở có thể mở, đóng hoặc điều tiết nguồn cung cấp từ xa để ứng phó với bất kỳ điều kiện nào: không thanh toán, tiêu thụ quá mức, cảnh báo phát hiện rò rỉ, nổ chính khẩn cấp hoặc cạn kiệt số dư trả trước theo lịch trình.

Giá trị vận hành của khả năng này được thể hiện rõ ràng nhất trong việc triển khai đồng hồ đo tiện ích trả trước, trong đó khách hàng mua tín dụng nước trước và đồng hồ sẽ tự động hạn chế hoặc tắt nguồn cung cấp khi số dư tín dụng bằng 0. Mô hình này — chiếm ưu thế ở Nam Phi, các khu vực thuộc châu Phi cận Sahara, Đông Nam Á và đang phát triển nhanh chóng ở Nam Mỹ — loại bỏ hoàn toàn nhu cầu thực hiện các chuyến thăm ngắt kết nối/kết nối lại thủ công. Trong mô hình ngắt kết nối thủ công truyền thống, kỹ thuật viên tiện ích phải đến thăm tài sản hai lần (một lần để ngắt kết nối, một lần để kết nối lại sau khi thanh toán), với chi phí nhân công, vận chuyển và hành chính có thể vượt quá giá trị của khoản nợ tồn đọng. các Điều khiển van đồng hồ nước kỹ thuật số mô hình loại bỏ cả lượt truy cập trang web và chi phí liên quan.

Biểu đồ cột ở trên trình bày so sánh chi phí vận hành tương đối giữa năm hoạt động quản lý tiện ích chính, so sánh đồng hồ thông minh có van tích hợp với đồng hồ cơ thông thường được quản lý thông qua vận hành thủ công tại hiện trường. Danh mục Ngắt kết nối/Kết nối lại cho thấy sự khác biệt rõ rệt nhất: trong một hệ thống thủ công, mỗi chu trình ngắt kết nối/kết nối lại bao gồm việc lên lịch, điều động và di chuyển đến cơ sở — một quy trình có chi phí được tải đầy đủ có thể dao động từ 25 USD đến 120 USD cho mỗi sự kiện tùy thuộc vào thị trường lao động và địa lý. Với một van cơ giới tích hợp được điều khiển thông qua NB-IoT, hành động tương tự chỉ tốn một phần nhỏ con số đó và có thể được thực hiện trong vài giây từ giao diện web hoặc được hệ thống thanh toán tự động kích hoạt.

Danh mục Phát hiện Rò rỉ phản ánh khả năng giám sát liên tục của đồng hồ thông minh AMICO — ghi lại lưu lượng theo các khoảng thời gian có thể định cấu hình, so sánh với các cấu hình cơ sở và truyền các sự kiện cảnh báo khi phát hiện thấy các mẫu bất thường. Ngược lại, đồng hồ cơ chỉ có thể phát hiện rò rỉ sau khi nó xuất hiện trên hóa đơn hàng quý, tại thời điểm đó đã xảy ra tổn thất tiêu thụ hàng tuần hoặc hàng tháng. Thiết bị AMICO có thể tùy chọn tích hợp cảm biến nhiệt độ và cảm biến áp suất để bổ sung tính năng giám sát nhiệt độ nước, ghi nhật ký sự kiện áp suất và phát hiện vỡ đường ống vào khả năng đo lưu lượng cơ bản mà không cần bất kỳ phần cứng hiện trường bổ sung nào.

AMICO meter's internal data storage capacity further supports operational continuity: with storage for 120 bộ dữ liệu quyết toán hàng tháng, 120 ngày dữ liệu quyết toán hàng ngày và nhật ký ghi lại hoạt động và lỗi hoàn chỉnh , đồng hồ đo có thể khắc phục tình trạng ngừng liên lạc kéo dài mà không làm mất dữ liệu cấp thanh toán. Khi liên kết NB-IoT được khôi phục, tất cả các bản ghi được lưu vào bộ đệm sẽ được tải lên tự động, đảm bảo không có khoảng trống dữ liệu trong cơ sở dữ liệu thanh toán ngay cả ở những khu vực có vùng phủ sóng mạng không liên tục.

Sơ đồ kỹ thuật Isometric 3D: Đồng hồ đo nước siêu âm có van

SVG được chú thích bên dưới trình bày sơ đồ 3D đẳng cự của đồng hồ nước siêu âm AMICO có van, xác định các bộ phận chính bên trong và bên ngoài được tham chiếu trong thông số kỹ thuật của sản phẩm. Hiểu được cách bố trí vật lý của các thành phần này giúp các kỹ sư lắp đặt xác minh đúng hướng, kích thước kết nối và định tuyến cáp trước khi vận hành thử.

Sơ đồ đẳng cự ở trên xác định sáu hệ thống con chính của đồng hồ nước siêu âm AMICO có van. Các đầu dò siêu âm ngược dòng và xuôi dòng (hiển thị ở mặt bên phải của vỏ trong sơ đồ) đối diện nhau theo đường chéo trên kênh dòng chảy; mô-đun điện tử đo chênh lệch thời gian vận chuyển giữa các xung được ghép nối để tính toán tốc độ dòng chảy khi không có bộ phận chuyển động nào tham gia. Mô-đun truyền thông NB-IoT hoặc LoRa chiếm phần trên cùng của vỏ, với cáp ăng-ten bên ngoài thoát ra qua một tuyến kín — phần nhô ra bên ngoài duy nhất ngoài các cổng đầu vào và đầu ra bằng đồng.

Van cơ giới tích hợp ở đầu ra được điều khiển thông qua các lệnh kỹ thuật số từ mô-đun NB-IoT, cho phép vận hành đóng/mở/điều tiết từ xa với phản hồi xác nhận. Xếp hạng vỏ bọc IP68 có nghĩa là đồng hồ có thể được lắp đặt trong hố hoặc khoang ngầm chịu ngập nước tạm thời mà không có nguy cơ hư hỏng thiết bị điện tử. Cấp nhiệt độ T30 chứng nhận hoạt động trên toàn bộ phạm vi nhiệt độ gặp phải trong các hệ thống phân phối nước lạnh uống được. Xếp hạng áp suất làm việc MAP 10 bar phù hợp với áp suất vận hành tiêu chuẩn của đường ống phân phối dân dụng ở hầu hết các thị trường trên toàn cầu.

Tính linh hoạt trong lắp đặt là một lợi thế thực tế quan trọng: đồng hồ AMICO có thể được lắp đặt theo chiều ngang, chiều dọc hoặc theo bất kỳ hướng nào với màn hình LCD có thể đọc được từ nhiều hướng. Điều này giúp loại bỏ các hạn chế về hướng cụ thể của một số đồng hồ cơ có hiệu chỉnh bánh công tác bị ảnh hưởng bởi góc lắp đặt và giảm yêu cầu đào tạo người lắp đặt cho các chương trình thay thế đồng hồ quy mô lớn.

Công nghệ truyền thông: So sánh NB-IoT, LoRa và Bluetooth

Việc lựa chọn giao thức truyền thông không dây cho một đồng hồ nước đọc từ xa việc triển khai có ý nghĩa quan trọng đối với chi phí cơ sở hạ tầng, phạm vi phủ sóng, độ trễ dữ liệu và độ phức tạp vận hành lâu dài. AMICO sản xuất đồng hồ đo trên nhiều nền tảng công nghệ không dây — NB-IoT, LoRa, Bluetooth và đầu ra xung — để giải quyết toàn bộ các tình huống triển khai từ các khu dân cư đô thị đông đúc đến mạng lưới tưới tiêu nông thôn xa xôi.

NB-IoT (Internet vạn vật băng thông hẹp) Công nghệ, được nêu bật trong thông số kỹ thuật của sản phẩm AMICO, dựa trên truyền thông mạng di động của nhà điều hành được cấp phép. Điều này có nghĩa là đồng hồ đo giao tiếp trực tiếp với mạng lõi 4G/5G của nhà khai thác sử dụng cùng phổ tần được cấp phép như các dịch vụ thoại và dữ liệu — cung cấp độ trễ liên lạc nhỏ, đường truyền tầm xa đáng tin cậy và đảm bảo dịch vụ cấp nhà cung cấp dịch vụ. Điều quan trọng là NB-IoT không yêu cầu tiện ích cài đặt bộ tập trung trạm gốc hoặc cơ sở hạ tầng cổng cục bộ. Sau khi thẻ SIM được cung cấp và kích hoạt, đồng hồ đo sẽ bắt đầu truyền tín hiệu ngay lập tức, giảm đáng kể chi phí triển khai và vận hành giai đoạn đầu vốn trước đây khiến việc triển khai AMI (Cơ sở hạ tầng đo lường nâng cao) trở nên cực kỳ tốn kém đối với các tiện ích vừa và nhỏ.

Biểu đồ radar ở trên so sánh ba công nghệ truyền thông không dây chính trên sáu khía cạnh hoạt động liên quan đến việc triển khai đồng hồ thông minh quy mô lớn. Cấu hình NB-IoT (hiển thị bằng màu xanh lam đậm) đạt được phạm vi phủ sóng tổng diện tích lớn nhất - đặc biệt mạnh trên các trục Phạm vi phủ sóng và Không cần cổng cục bộ, phản ánh mô hình mạng sóng mang phổ được cấp phép giúp máy đo NB-IoT có thể triển khai ở mọi nơi với phạm vi phủ sóng di động mà không cần bất kỳ khoản đầu tư cơ sở hạ tầng thuộc sở hữu tiện ích nào. Điểm Độ trễ dữ liệu phản ánh khả năng của NB-IoT trong việc cung cấp chỉ số đồng hồ và xác nhận lệnh van trong vòng vài phút, so với hàng giờ đối với một số giải pháp thay thế LPWAN có giới hạn chu kỳ nhiệm vụ.

LoRa (hiển thị bằng màu xanh lục nét đứt) cung cấp thời lượng pin tuyệt vời và hiệu suất phạm vi tốt, nhưng điểm Không yêu cầu cổng cục bộ của nó thấp hơn vì việc triển khai sử dụng phổ LoRa không được cấp phép thường yêu cầu tiện ích cài đặt, bảo trì và quản lý mạng lưới các bộ tập trung cổng tại hiện trường — tạo lại gánh nặng quản lý cơ sở hạ tầng mà NB-IoT đã loại bỏ. Đối với các tiện ích có đầu tư cơ sở hạ tầng LoRa hiện có, AMICO Máy đo không dây LORA cung cấp lộ trình nâng cấp hiệu quả về mặt chi phí mà không yêu cầu thay đổi toàn bộ cơ sở hạ tầng.

Máy đo hỗ trợ Bluetooth đạt điểm cao nhất về Độ trễ dữ liệu (gần như bằng 0 đối với kỹ thuật viên có điện thoại thông minh ở gần) nhưng thấp nhất về Phạm vi phủ sóng và Khả năng mở rộng — giúp Bluetooth phù hợp với việc đọc và cấu hình của kỹ thuật viên hiện trường theo yêu cầu thay vì giám sát từ xa liên tục. của AMICO Đồng hồ nước Bluetooth do đó, chúng thường được triển khai trong các môi trường mà nhân viên hiện trường ưu tiên thu thập bằng cách lái xe hoặc đi bộ hơn là kết nối mạng liên tục, mang đến sự kết hợp thực tế và tiết kiệm giữa việc đọc hoàn toàn thủ công và AMI được kết nối mạng hoàn toàn.

Bất kể công nghệ truyền thông nào, tất cả các máy đo AMICO đều hỗ trợ các tính năng bảo mật nâng cao bao gồm mã hóa truyền thông, nâng cấp chương trình cơ sở từ xa, báo cáo cảnh báo lỗi, phát hiện tháo dỡ máy đo/giả mạo và lưu trữ nhật ký toàn diện — các khả năng ngày càng được các cơ quan quản lý tiện ích ở Châu Âu, Úc và Đông Á yêu cầu khi cơ sở hạ tầng đo lường thông minh trở nên quan trọng đối với việc lập kế hoạch an ninh nước quốc gia.

Cài đặt và vận hành: Thực tiễn tốt nhất cho cấu hình kẹp và cấu hình nội tuyến

AMICO DN15–DN40 series is an inline đồng hồ nước siêu âm - nghĩa là nó được lắp trực tiếp vào đường ống, với dòng chảy đi qua lỗ đo của đồng hồ. Điều này khác với đồng hồ đo nước siêu âm kẹp cấu hình (còn gọi là đồng hồ đo kẹp thời gian chuyển tiếp) trong đó đầu dò được buộc bên ngoài vào đường ống hiện có mà không chạm vào thành ống. Hiểu được sự khác biệt này là điều quan trọng khi lựa chọn đồng hồ đo cho các ứng dụng trang bị thêm so với hệ thống ống nước xây dựng mới.

Đồng hồ đo nội tuyến như AMICO DN15–DN40 mang lại độ chính xác cao hơn và khả năng phát hiện dòng chảy thấp đáng tin cậy hơn so với cấu hình kẹp bên ngoài vì đầu dò được định vị ở dạng hình học được kiểm soát chính xác so với đường dẫn dòng chảy, không có sự không chắc chắn về tình trạng thành ống, độ dày lớp phủ hoặc chất lượng chất lỏng khớp nối bên ngoài. Đối với đo lường dân dụng và thương mại nhẹ, trong đó việc thanh toán chính xác ở tốc độ dòng chảy thấp là điều cần thiết, đồng hồ đo siêu âm nội tuyến là thông số kỹ thuật được ưu tiên.

Việc lắp đặt đồng hồ đo nội tuyến AMICO chỉ yêu cầu các phụ kiện sửa ống nước tiêu chuẩn: kết nối ren G3/4 hoặc G1 BSP (tùy thuộc vào kích thước DN), băng ren PTFE và đường ống chạy ngang hoặc dọc ổn định. Thân đồng hồ có mũi tên hướng dòng chảy được đúc vào vỏ. Trình tự vận hành sau đây được khuyến nghị dựa trên tài liệu cài đặt AMICO và hướng dẫn cài đặt hiện trường ISO 4064-2:

1. Xả phần ống phía thượng nguồn của điểm lắp đặt đồng hồ để loại bỏ cặn và mảnh vụn trước khi lắp đặt đồng hồ.
2. Lắp thân đồng hồ sao cho mũi tên hướng dòng chảy thẳng hàng với hướng dòng chảy dự định. Hướng (ngang, dọc hoặc chéo) không ảnh hưởng đến độ chính xác.
3. Dán băng ren và siết chặt các mối nối bằng tay, sau đó dùng cờ lê quay 1/4 vòng. Tránh vặn quá mạnh các sợi đồng.
4. Khôi phục nguồn nước từ từ và kiểm tra rò rỉ ở cả hai điểm kết nối và miếng đệm thân đồng hồ.
5. Xác minh màn hình LCD kích hoạt và đăng ký giá trị đọc lưu lượng hợp lệ. Xác nhận đăng ký mạng NB-IoT hoặc LoRa thông qua các chỉ báo trạng thái của máy đo hoặc thông qua nền tảng quản lý.
6. Kiểm tra van tích hợp bằng cách đưa ra lệnh đóng và mở lại từ nền tảng quản lý và xác minh rằng nguồn cung cấp phản hồi chính xác.
7. Ghi lại số sê-ri máy đo, ngày lắp đặt và tọa độ GPS trong hệ thống quản lý tài sản để truy xuất nguồn gốc trọn đời.

Máy đo trọng lượng nhẹ và cơ thể nhỏ gọn giảm thời gian lắp đặt so với các đồng hồ cơ lớn hơn và việc không có thanh ghi cơ khí với nhiều vòng đệm và điều chỉnh hiệu chuẩn giúp đơn giản hóa đáng kể việc vận hành. Đối với các chương trình thay thế đồng hồ đo dân dụng quy mô lớn, khoản tiết kiệm lao động này sẽ chuyển trực tiếp thành giảm chi phí triển khai trên mỗi kết nối.

Khả năng phát hiện rò rỉ của đồng hồ nước: Từ báo động đến hành động

A đồng hồ đo nước phát hiện rò rỉ Hệ thống dựa trên thiết bị siêu âm AMICO hoạt động thông qua ba cơ chế phát hiện tích hợp: giám sát lưu lượng ban đêm tối thiểu liên tục (MNF), so sánh thuật toán với đường cơ sở tiêu thụ lịch sử và báo cáo cảnh báo kích hoạt sự kiện thông qua NB-IoT. Cùng với nhau, các cơ chế này tạo thành khả năng phát hiện rò rỉ nhiều lớp có thể xác định rò rỉ từ phía khách hàng, rò rỉ mạng ở thượng nguồn đồng hồ và các sự kiện giả mạo đồng hồ — tất cả đều không yêu cầu nhân viên tiện ích phải đến hiện trường.

Biểu đồ đường trên minh họa phương pháp phân tích dòng chảy đêm tối thiểu (MNF) được sử dụng bởi các nền tảng quản lý nước thông minh nhận dữ liệu từ đồng hồ AMICO. Trong khoảng thời gian từ khoảng 02:00 đến 04:00 khi mức tiêu thụ thực sự của hộ gia đình về cơ bản bằng 0, mọi dòng chảy duy trì khác 0 được đồng hồ ghi lại đều thể hiện sự rò rỉ ở hạ lưu đồng hồ - trong hệ thống ống nước của ngôi nhà hoặc tại khớp nối đường ống. Đường màu xanh biểu thị đường cơ sở bình thường vào ban đêm khoảng 0,05–0,1 L/phút (giảm sóng áp suất dư). Đường đứt nét màu đỏ biểu thị tình trạng rò rỉ khoảng 0,7 L/phút — phù hợp với vòi nước nhỏ giọt hoặc nắp bồn cầu chậm — sẽ kích hoạt cảnh báo khi vượt quá ngưỡng có thể định cấu hình trong một khoảng thời gian kéo dài.

Việc phân tích MNF tự động, liên tục này chỉ có thể thực hiện được với một đồng hồ nước đọc từ xa truyền dữ liệu ở độ phân giải đủ. Khoảng thời gian báo cáo có thể định cấu hình của đồng hồ AMICO (giảm xuống cứ sau 15 phút ở chế độ tần số cao) cung cấp độ phân giải tạm thời cần thiết để phân biệt rò rỉ dòng chảy thấp thực sự với nhiễu đo lường. Khi cảnh báo rò rỉ được đưa ra, người quản lý tiện ích hoặc cơ sở sẽ nhận được thông báo ngay lập tức thông qua nền tảng quản lý và có thể chọn đóng van tích hợp từ xa để chờ điều tra — dừng tổn thất ngay lập tức thay vì chờ hóa đơn hàng quý tiết lộ vấn đề.

Ngoài rò rỉ dân dụng, đồng hồ AMICO với tùy chọn tích hợp cảm biến áp suất có thể theo dõi áp suất đường dây dọc theo dòng chảy, cho phép phát hiện các sự kiện áp suất thấp cho biết các vụ nổ chính hoặc rò rỉ mạng đáng kể ở thượng lưu đồng hồ. Khi áp suất giảm xuống dưới ngưỡng có thể định cấu hình đồng thời với lưu lượng tăng cao, tín hiệu kết hợp cung cấp bằng chứng mạnh mẽ về sự rò rỉ lớn từ phía nguồn cung cấp, yêu cầu cơ sở hạ tầng phải ứng phó khẩn cấp — tự động cảnh báo trung tâm điều hành mạng thay vì chờ đợi khiếu nại của khách hàng.

Xu hướng tăng trưởng ngành và chấp nhận thị trường toàn cầu

Thị trường đồng hồ nước thông minh toàn cầu đã có sự tăng tốc đáng kể kể từ năm 2018, được thúc đẩy bởi các mục tiêu khử cacbon của tiện ích, nhiệm vụ giảm lượng nước không mang lại doanh thu và chi phí của các mô-đun không dây NB-IoT và LoRa giảm. cáco báo cáo Thị trường đồng hồ nước thông minh toàn cầu (MarketsandMarkets Research, 2023), quy mô thị trường được định giá là 4,3 tỷ USD vào năm 2022 và dự kiến ​​đạt 8,7 tỷ USD vào năm 2028, tăng trưởng với tốc độ CAGR khoảng 12,4%. Công nghệ siêu âm chiếm khoảng 58% tổng số lô hàng đồng hồ thông minh vào năm 2022 — thị phần đã tăng trưởng ổn định từ 39% vào năm 2017 do quy mô sản xuất giảm chi phí đơn vị và các tiện ích có được niềm tin vào dữ liệu hiệu suất dài hạn.

Biểu đồ đường trên biểu thị quỹ đạo tăng trưởng dự kiến ​​của thị trường đồng hồ nước siêu âm thông minh toàn cầu từ 2,0 tỷ USD vào năm 2018 lên dự báo 8,7 tỷ USD vào năm 2028, thể hiện mức mở rộng thị trường hơn gấp bốn lần trong một thập kỷ. Sự tăng trưởng này không chỉ được thúc đẩy bởi tính mới của công nghệ - nó phản ánh sự thay đổi cơ bản trong cách các tiện ích, chính quyền thành phố và chủ sở hữu tài sản lớn khái niệm hóa quản lý nước. Quá trình chuyển đổi từ đọc công tơ thủ công định kỳ sang theo dõi dòng chảy liên tục theo thời gian thực cũng tương tự như quá trình chuyển đổi từ đọc báo cáo điện hàng tháng sang công tơ điện thông minh trong những năm 2000 và 2010.

Theo cùng một báo cáo, Châu Á-Thái Bình Dương đại diện cho thị trường khu vực phát triển nhanh nhất, chiếm hơn 45% số lô hàng đồng hồ nước thông minh toàn cầu vào năm 2022, theo cùng một báo cáo, được thúc đẩy bởi các chương trình triển khai quốc gia quy mô lớn ở Trung Quốc, Hàn Quốc, Nhật Bản và Ấn Độ nhằm mục tiêu giảm lượng nước không mang lại doanh thu và giảm phát thải carbon thông qua tăng hiệu quả. AMICO, hoạt động từ Ninh Ba ở tỉnh Chiết Giang — một trong những trung tâm công nghệ công nghiệp năng động nhất của Trung Quốc — được đặt ở vị trí trung tâm của quá trình mở rộng sản xuất và xuất khẩu này, với các sản phẩm đã được xuất khẩu sang hơn 10 quốc gia trên khắp Châu Á, Châu Âu và Châu Mỹ.

The đồng hồ đo lưu lượng nước dân dụng phân khúc trong tổng số đồng hồ thông minh dự kiến sẽ tăng nhanh hơn các phân khúc công nghiệp và thương mại cho đến năm 2028, phản ánh quy mô của các chương trình thay thế đồng hồ dân dụng đang được tiến hành ở Châu Âu (do các mục tiêu NRW của Chỉ thị Khung Nước của EU thúc đẩy) và trên khắp Đông Nam Á và Châu Mỹ Latinh (do Ngân hàng Thế giới và các chương trình hiện đại hóa công trình cấp nước do ngân hàng phát triển khu vực tài trợ). Dòng sản phẩm AMICO — trải dài từ DN15 đến DN300, với các biến thể thân đồng thau và gang — giải quyết tất cả các tình huống thay thế đồng hồ đo dân dụng, thương mại và công nghiệp trong một dòng sản phẩm duy nhất.

Giới thiệu về CÔNG TY TNHH INSTRUMENT NINGBO SHIDAI

NINGBO SHIDAI INSTRUMENT CO., LTD là công ty con của Tập đoàn AMICO. Đây là một doanh nghiệp công nghệ cao toàn diện chuyên nghiên cứu, phát triển, sản xuất và bán các sản phẩm và hệ thống đo nước thông minh thương hiệu AMICO. Dòng sản phẩm của công ty bao gồm đồng hồ đo nước thẻ IC, đồng hồ nước Bluetooth, đồng hồ đo nhiệt, đồng hồ đo đọc trực tiếp quang điện, đồng hồ đo truyền xung từ xa, đồng hồ đo không dây LORA, đồng hồ đo không dây NB, đồng hồ nước WS, đồng hồ nước WPD, đồng hồ nước truyền thông dòng đơn, đồng hồ nước uống trực tiếp điện dung và hệ thống đọc đồng hồ nước thông minh.

Có trụ sở tại Ninh Ba, tỉnh Chiết Giang, Trung Quốc, AMICO tập hợp di sản sản xuất, đội ngũ R&D tận tâm và cơ sở hạ tầng bán hàng theo định hướng quốc tế để phục vụ khách hàng tiện ích, nhà tích hợp hệ thống và chuyên gia quản lý tòa nhà trên hơn 10 quốc gia. Công ty duy trì Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015 và vận hành các cơ sở thử nghiệm sản phẩm toàn diện cho phép xác minh hiệu suất ở cấp độ lô theo các yêu cầu OIML R49, ISO 4064 và MID (Chỉ thị về dụng cụ đo lường).

Phương pháp tiếp cận tích hợp của AMICO — thiết kế, sản xuất và hỗ trợ cả phần cứng đồng hồ và nền tảng phần mềm quản lý dữ liệu — cho phép khách hàng triển khai các giải pháp quản lý nước thông minh toàn diện từ một nhà cung cấp duy nhất, đơn giản hóa việc mua sắm, tích hợp và hỗ trợ lâu dài. Các dịch vụ OEM và ODM có sẵn cho những khách hàng yêu cầu nhãn hiệu tùy chỉnh, các biến thể giao thức truyền thông hoặc cấu hình chương trình cơ sở dành riêng cho ứng dụng.
